CAN轉RS232/485/光纖
產品型號： YT-579
產品分類：CAN轉RS232/485/光纖
YT-579 CAN信號光纖收發器是將CAN接口電信號轉換成通過光纖傳輸?shù)墓庑盘枺诮邮斩嗽侔压庑盘栠€原成CAN信號的通訊設備。該CAN信號光纖收發器采用RS232串口作為CAN通訊參數的設置接口，數據傳輸簡單可靠，使用時無需學習CAN協議。
YT-579 CAN光纖收發器，具有體積小巧，使用方便靈活的特點。該產品突破了傳統CAN接口通訊距離與通訊速率的矛盾，同時，也解決了電磁干擾、地環干擾和雷電破壞的難題，大大提高了數據通訊的可靠性、安全性和保密性，特別適合銀行、電力及對電磁干擾環境有特殊要求的部門和系統，廣泛應用于消防工程、風力發電、智能樓宇、軍用控制、工業自動控制、交通控制、分布數據采集系統、電力采集與控制系統、智能小區、公路收費系統等。
YT-579搭載一個32位的ARM處理器，包含14組屏蔽濾波器，每組濾波器具有五種幀過濾方式。參數設置為AT指令設置方式，指令簡潔精練，具有很寬的波特率范圍，網絡自適應能力強。
功能特點：
1、標配電源DC/12V供電，可支持9-24伏直流供電。工作電流小于300毫安。
2、CAN波特率范圍：3Kbps--1Mbps
3、光纖口/串口波特率范圍：4800bps--460800bps
4、離線自恢復功能
5、14組屏蔽濾波器
6、所在參數可通過AT指令設置，且掉電保存
7、數據傳輸速度:> 600幀每秒
8、支持軟件恢復默認參數方式
9、可選擇單模單纖、單模雙纖、多模單纖、多模雙纖多種通訊方式
10、光纖口支持SC、FC、ST等多種接口
11、單模光纖最大傳輸距離20公里，多模光纖最大傳輸距離4公里。
12、 接口端子采用標準工業壓接端子
13、外殼材料：鋁合金
14、 外形尺寸：119×85×26mm
15、工作溫度：-40 ℃ ~+85 ℃
16、相對濕度：0-95%
17、電源、TX和RX有LED指示。
18、一體化光收發模塊，輸出光功率穩定可靠。
19、獨有的CAN口保護電路，可防雷防靜電，可帶電熱插拔。
20、傳輸兩端完全絕緣抗電磁干擾、地環干擾和雷電破壞。

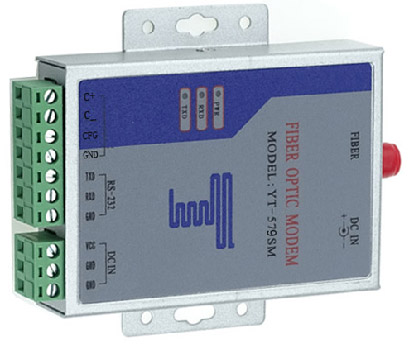

產品外觀：
接口描述：
編號 | 名稱 | 含義 |
1 | C+ | CANH信號連接端 |
2 | C- | CANL信號連接端 |
3 | CFG | CAN參數設置模式（接地有效） |
4 | GND | CAN參數設置地 |
5 | TXD | RS232串口發送（CAN參數設置用） |
6 | RXD | RS232串口接收（CAN參數設置用） |
7 | GND | RS232串口地（CAN參數設置用） |
8 | VCC | 壓線方式供電正極輸入端（直流電壓9-24伏） |
9 | GND | 壓線方式供電負極 |
10 | GND | 壓線方式供電負極 |
11 | FIBER | 光纖接口（不同的光纖口圖片有差別） |
12 | DC IN | 標配12V電源插口（用標配電源時8、9、10腳無須再接） |

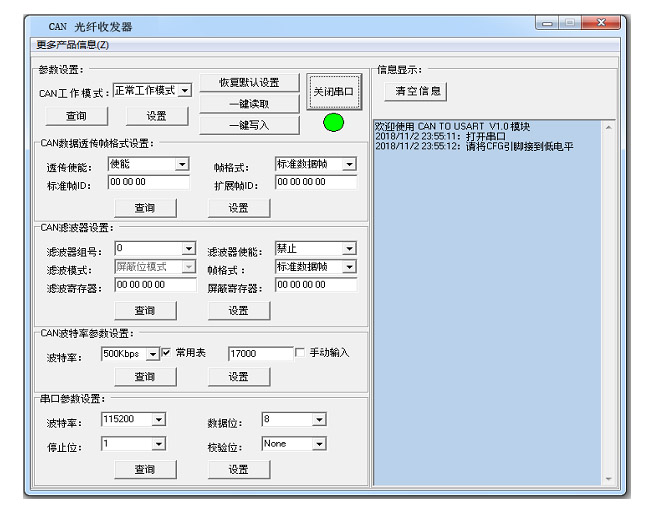

根據設備上CAN通訊口的參數設置YT-579 CAN光纖收發器中相應的項目。設置時請將CFG端子接地，設置完成后需要斷開CFG與地的連接才能正常通訊。
