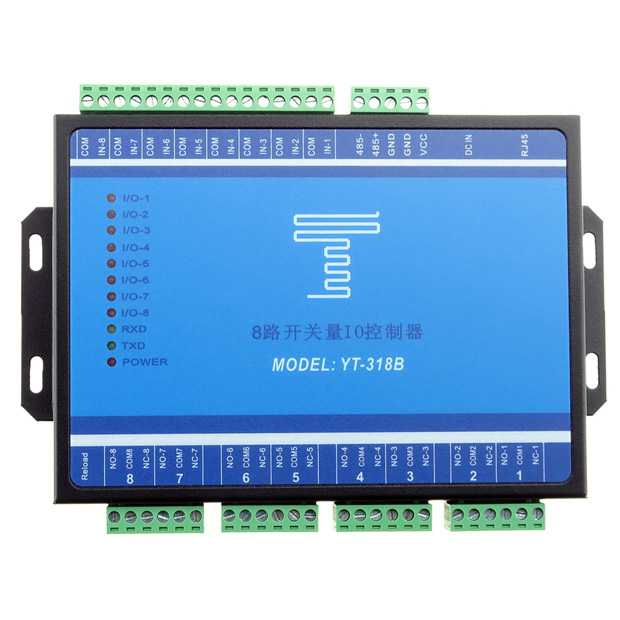

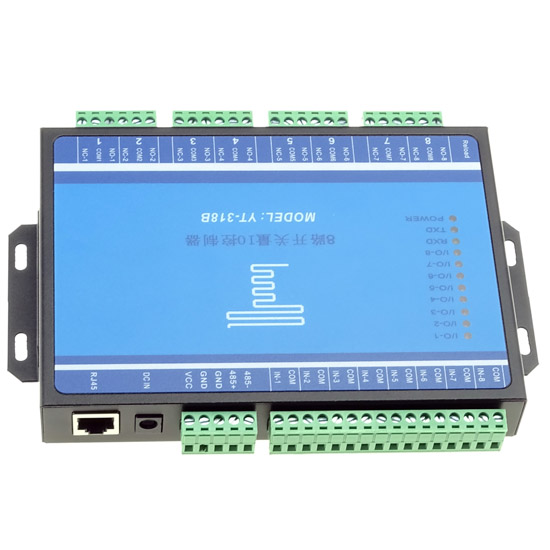

   YT-318B是一款穩定可靠的8路開關狀態檢測及控制模塊，提供8路開關量輸入至RS485 信號輸出的采集轉換，以及通過RS485控制8路繼電器輸出功能。可以通過RS485 實現對遠程設備通斷狀態的采集以及控制。產品分兩個版本：YT-318B(帶485通訊接口)，YT-318BN(帶485以及以太網通訊接口)，通信協議采用Modbus RTU。

   YT-318B可以實時檢測8路開關的通斷情況，并轉換成RS485信號輸出；帶8路繼電器輸出控制（10A 250VAC）；采用Modbus RTU 通信協議；RS485通訊接口提供每線600W浪涌保護；電源具有良好的過流過壓、防反接保護功能；8路LED指示開關輸入或者輸出狀態；采集輸入端以及控制輸出端均采用光電隔離技術。

二、性能參數：

1、接口特性：兼容EIA/TIA的RS-485標準,兼容10/100BASE T2以太網接口標準。

2、電氣接口：RS485以及電源輸入共用5位接線端子（增加端子位數防止脫落），八路開關量輸入為16位接線端子，八路開關輸

出為4個6PIN接線端子。

3、傳輸介質：雙絞線或屏蔽雙絞線。

4、工作方式：異步半雙工

5、工作電源：9-30V DC/500mA

6、信號指示：十一個信號指示燈電源(PWR)、發送(TD)、接收(RD)、八路IO指示燈(I/O-1 ~I/O-8)

7、隔離度：隔離電壓2500VRMS500VDC連續

8、傳輸速率：9600-115200 BPS，可更改。

9、保護等級：RS-485接口每線600W的雷擊浪涌保護

10、傳輸距離：0-1200米(115.2K-9.6KBPS)

11、使用環境：-40℃到85℃，相對濕度為5%到85%

三、產品清單

1、YT-318B  8路IO控制器          1臺；

2、DC 12V/500mA標配電源   1個；

3、16PIN接線端子1個、6PIN接線端子4個、5PIN接線端子1個；

4、產品說明書   1 份。

四、產品接口

1、YT-318B的面板指示燈含義如下：

2、電源輸入端接口，RS485接口定義如下：

3、 八路開光量輸入端接口定義如下：

4、繼電器輸出端接口定義如下：

其它幾個繼電器輸出端子接口定義參考上面。

系統參數

兼容EIA/TIA的RS-485標準

8路輸入信號

8路干接點輸出（8路繼電器，220v /10A）

采用數據流向自動控制技術，自動判別和控制數據傳輸方向
采用modebus通信協議

工作環境

工作溫度：-20℃到60℃
濕度：相對濕度 5%到95%

工作電源

輸入電源：DC9-30V，標配電源DC12V/500mA

輸入電流：300mA以內

機械結構

長×寬×高：168.2mm*122.5mm*26mm

外殼：鐵殼
顏色：黑色
重量：350g
