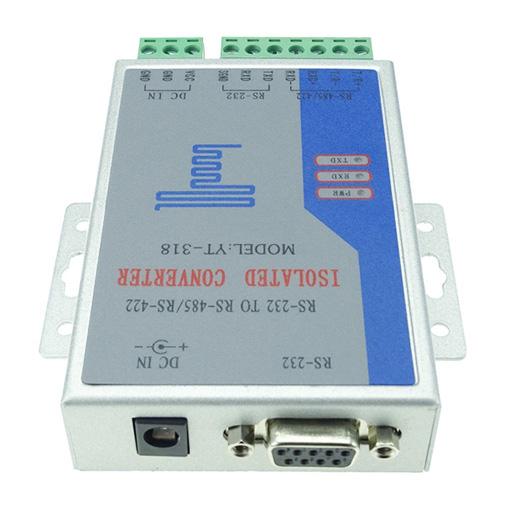

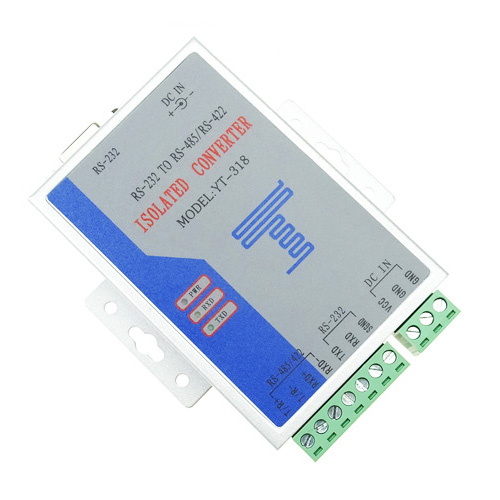

有源RS485/422轉換器產品型號： YT-318
產品分類：有源RS485/422轉換器
一、產品簡介
YT-318是一款工業級RS-232信號與RS-485/422信號互轉的接口轉換器，是一款高性價比的數據接口轉換產品，能在強干擾環境下穩定工作。它將單端的RS-232信號轉換為平衡差分的RS-485/422信號，以提高數據傳輸過程中抗干擾的能力，可將RS-232通信距離延長至1.2公里。該產品采用高速光電隔離設計，進一步提高了產品的抗干擾能力和工作的穩定性，可外接9-30V直流電源供電， 內部帶有零延時自動收發轉換電路，獨有的I/O電路自動控制數據流方向， 從而保證了在RS-232半雙工模式下編寫的程序無需更改便可在RS-485/422方式下運行，轉換器傳輸速率300-115.2Kbps，可以應用于主控機之間、主控機與單片機或外設之間構成點到點、點到多點遠程多機通信網絡, 實現多機應答通信，具有體積小、傳輸距離遠、速率高、性能穩定等特性。
YT-318采用鋁合金外殼設計，采用壓線端子接口，配有可插撥接線端子，使用靈活方便，廣泛用于點對點通訊、工業自動化控制系統、電力通訊控制、一卡通、門禁系統、停車場系統、工業集散分布系統、各類遙控測系統、POS收款機、銀行、保險、證券、食堂售飯系統、交通收費系統、各類PLC、電力抄表、煤氣抄表等。
二、產品特點
1、將RS-232數據發送（TXD）和數據接收（RXD）信號轉換成平衡的RS-485/422信號
2、外接9-30V直流電源供電，負載能力強 。產品標配12V/500mA優質開關直流電源。
3、采用純硬件數據流向自動控制技術，自動判別和控制數據傳輸方向
4、采用高速光電隔離方案設計，具有超強抗干擾能力
5、獨立DC/DC隔離電源模塊，與RS485端電源在電氣上是完全隔離的。
6、RS485/422輸出端具備1500瓦防雷保護
7、采用原裝工業級通訊芯片，穩定性可靠性有保障，支持128點
8、默認掛耳安裝，可選配導軌安裝。

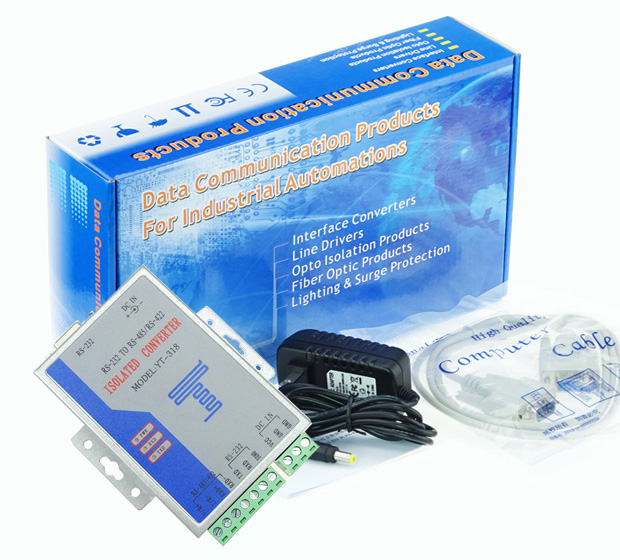

三、產品清單
1、YT-318工業級光電隔離RS232轉RS485/422轉換器 1臺
2、12V/500mA直流電源 1個
3、公轉母DB9串口數據線 1條
4、產品說明書 1份

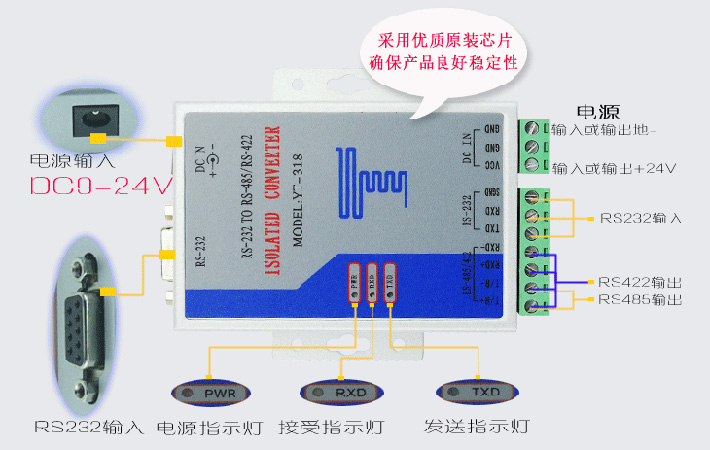

四、產品接口標示圖
RS485網絡布線注意事項:
1、RS485/422信號總線應采用雙絞線或者屏蔽雙絞線，布線時不能與強電(220V/380V)合并布線，合并布線是指485網線和強電線路穿在同一個管子里面或者兩者距離很近（30cm以內），一般要求RS485/422信號線至少要離開強電線路0.5米以上。
2、RS485/422總線連接應采用標準“手拉手”的接線方式，即RS485/422信號線從控制主機出發先到達最近的第一個設備， 再從第一個設備出發到達比較近的第二個設備，以此類推，這樣可以最大限度的減少干擾。RS485網絡布線應盡量避免星型連接！除非采用RS485集線器。
3，如果現場RS485/422設備點較多，而且不方便采取手拉手方式布線，強烈建議采用RS485集線器代替單路的RS485轉換器，通過RS485集線器把設備點比較多的RS485網絡按區域劃分成多塊，每個區塊內還是要盡量按“手拉手”方式布線，研通的RS485集線器發送和接收端采用高速光電隔離，每個通路之間的信號也相對隔離，通路之間有故障隔離功能，通訊過程中即使有1路或多路發生故障也不影響其余通路正常通訊。
