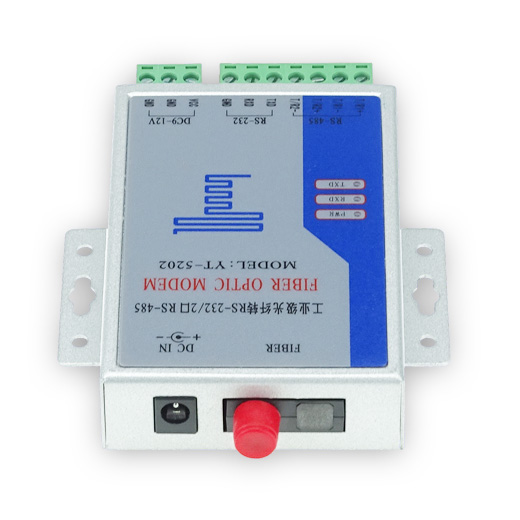

一、產品概述 YT-5202是一款可同時支持1路RS232加2路RS485(或者1路RS422)接口的光纖串行數據收發器，是連接遠程終端單元(RTU) 到主機(HOST) 或分布式數據采集系統(SCADA)控制器的最佳選擇。支持RS-232、RS-485多種異步通信協議，可以同時混合使用一個RS-232、兩個RS-485接口或者一個RS422接口，支持2線(半雙工) RS-485和三線RS232通訊。支持異步串行口之間的多種光纖連接方式，支持兩個異步串行口的設備通過光纖進行全雙工（RS232）或半雙工(RS485)通信，通信距離最遠可達多模2公里，單模20公里，RS-232信號的傳輸速率最高為115.2KBPS，RS-485信號傳輸速率最高可達460KBPS，不同電氣標準的接口可以混合使用，可以用RS-232的設備去連接RS-485/422的設備，可以代替RS-232到RS-485/422接口轉換器或光電隔離器。
YT-5202可支持收發數據同步進行，具有數據流向自動使能控制電路。專為工業控制用低速串行數據收發研制的純硬件光纖收發模塊，可以做到收發數據幾乎零延時，極大的提高了設備控制軟件的兼容性。
二、產品性能
1、采用純硬件光模塊，信號傳輸零延時
2、支持單模光纖/多模光纖，光纖口FC/SC/ST可選，默認單模、FC口
3、支持RS-232/RS-485/422接口
4、數據傳輸速率高，波特率自適應，點對點傳輸，速率可達460Kbps
5、傳輸距離遠：單模光纖20公里，多模光纖5公里
6、工作溫度: -40度到+85度，相對濕度為5%到95%
7、工作波長: 1310nm(多模) ,1310nm 1550m(單模)
8、電氣接口: RS-232/485/422輸出采用接線端子連接
9、RS-22接口特性:標準RS-232三線接口
10、輸入電壓DC9-30V ,250mA
11、RS-485接口每路帶1200瓦TVS防雷
12、產品尺寸: 113*5 5*25MM

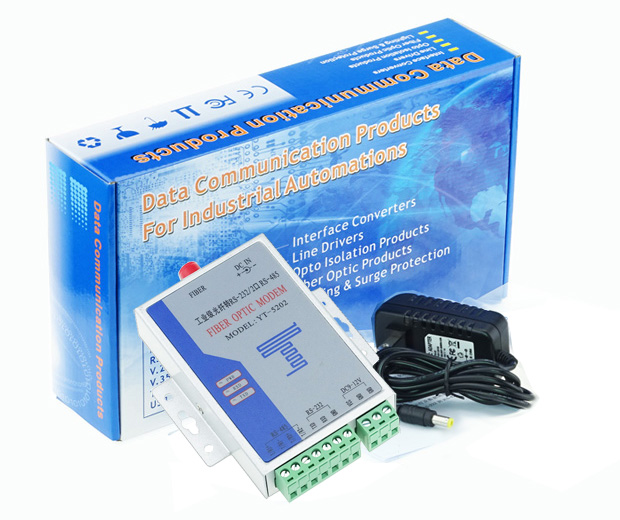

三、產品清單
1、YT-5202光纖轉2路RS485收發器 1個
2、12V/500mA直流電源 1個
3、產品說明書 1份

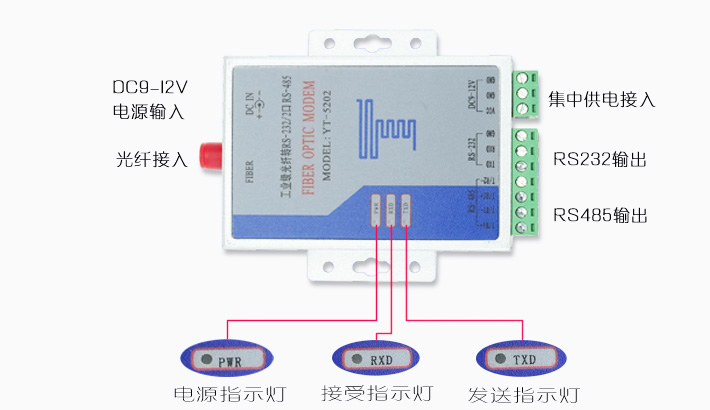

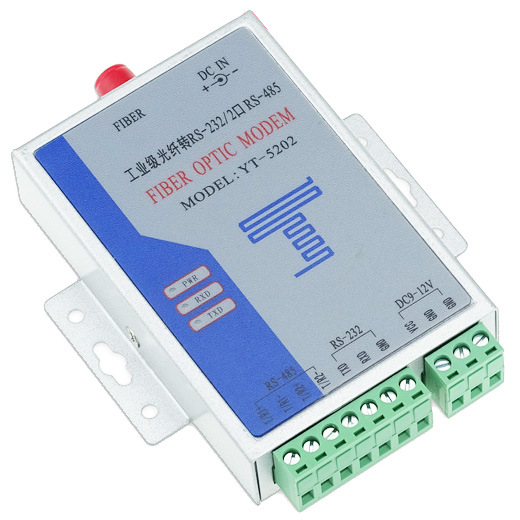

四、產品接口標示圖
系統參數
接口：符合EIA RS-232，RS-485標準
RS-232信號：TX、RX、GND
RS-485信號：T/R+、T/R-
RS-422信號：T/R+、T/R-、R+、R-
工作方式：支持異步傳輸，點對點或多點，2線半雙工
波特率：300～115.2Kbps，自動偵測串口信號速率
方向控制：自動判別和控制數據傳輸方向
傳輸距離：多模2km,單模20KM
防雷保護：RS-485/422輸出提供1500W的防雷保護
指示燈：具備 電源及數據流量指示燈，可參考判斷故障類型。
靜電保護：15KV靜電保護
工作環境
工作溫度：-40℃到+85℃
濕度：相對濕度 5%到95%
工作電源
輸入電源：9-30V外接DC電源(標配220V轉DC12V/500mA電源）
功耗：靜態功耗100mA以內，動態功耗平均值200mA以內
機械結構
長×寬×高：119mmX85mmX26mm
外殼：鋁殼
顏色：藍色
重量：150g
??
