 一、產品概述

YT-602是一款專為解決復雜電磁場環境下RS-485大系統要求而設計的 RS-485中繼器、總線延長及分割集線器 (HUB)。該產品支持傳輸速率最高達 115.2KBPS，為了保證數據通訊的安全可靠 RS-485接口端采用光電隔離技術，防止雷擊浪涌引入轉換器及設備，內置的光電隔離器及 600W浪涌保護電路，能夠提供 2500V的隔離電壓，可以有效地抑制閃電 (Lighting)和 ESD，同時可以有效的防止雷擊和共地干擾，供電采用外接開關電源供電，安全可靠，非常適合戶外工程應用。在RS-485工作模式，采用的判別電路能夠自動感知數據流方向，并且自動的切換使能控制電路，輕松解決 RS-485收發轉換時延問題。 RS-485接口傳輸距離大于 1200米、性能穩定。廣泛用于高速公路收費系統，道路監控系統及電力采集系統中，是一款性能卓越，價格優良的數據接口轉換產品。

二、性能參數

1、接口特性：接口兼容 EIA/TIA的 RS-232C、RS-485標準

2、電氣接口： RS-232C接口為十位接線柱 RS-485接口為十位接線柱

3、傳輸介質：雙絞線或屏蔽線

4、工作方式：異步半雙工

5、工作電源： 9-30V DC/200mA

6、信號指示：五個信號指示燈電源(PWR)、發送 (TD)、接收 (RD)、故障 (E1-E2)

7、隔離度：隔離電壓 2500VRMS500VDC連續 DC/DC模塊

8、傳輸速率：115.2K-300BPS9、保護等級： RS-232接口± 15KVESD保護 RS-485接口每線 600W的雷擊浪涌保護

10、傳輸距離： 0-5公里 (115.2K-300BPS)

11、尺寸： 102MM*72MM*26MM

12、使用環境： -40℃到 85℃，相對濕度為 5%到 95%

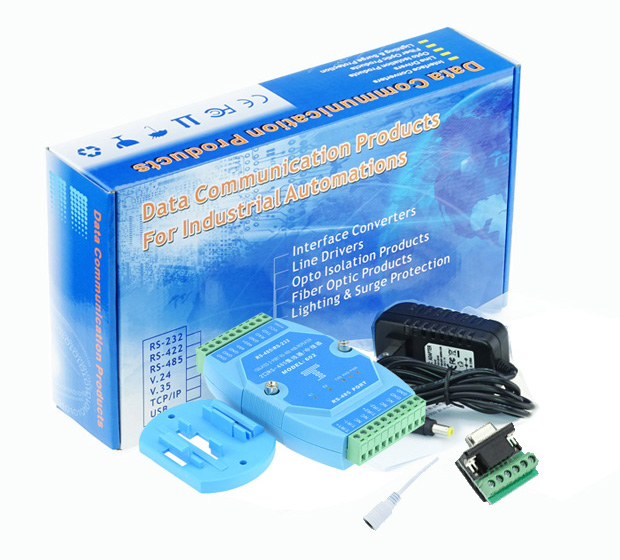

三、產品清單

1． YT-602二口RS-485中繼器、集線器   1臺；

2．DC12V標配電源                                  1個；

3．RS-232接線端子                                  1個；

4．電源轉接頭                                           1個；

5．使用說明書                                           1份。

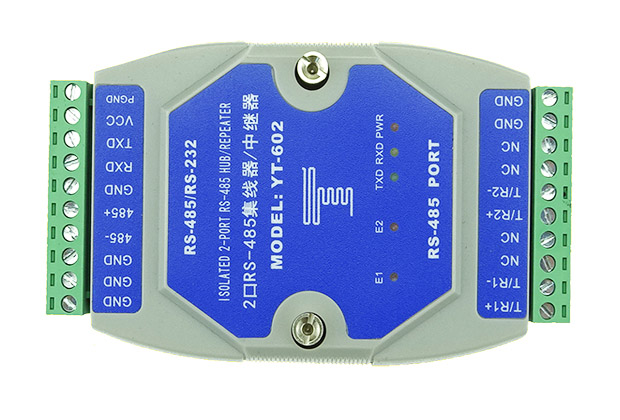

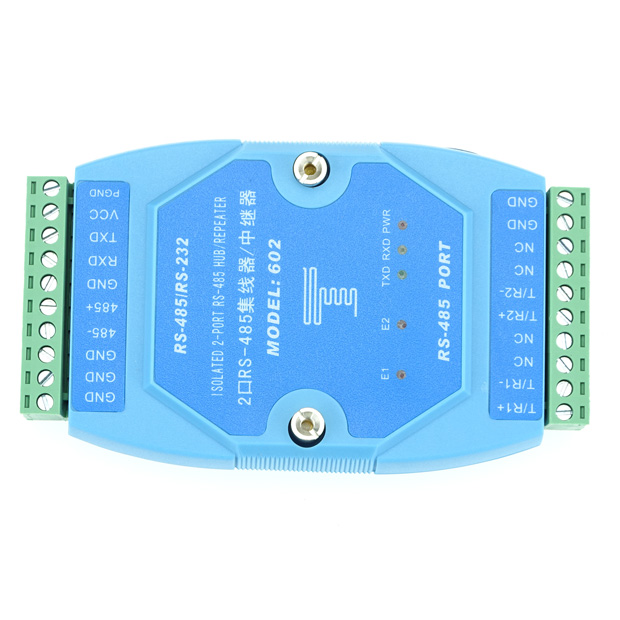

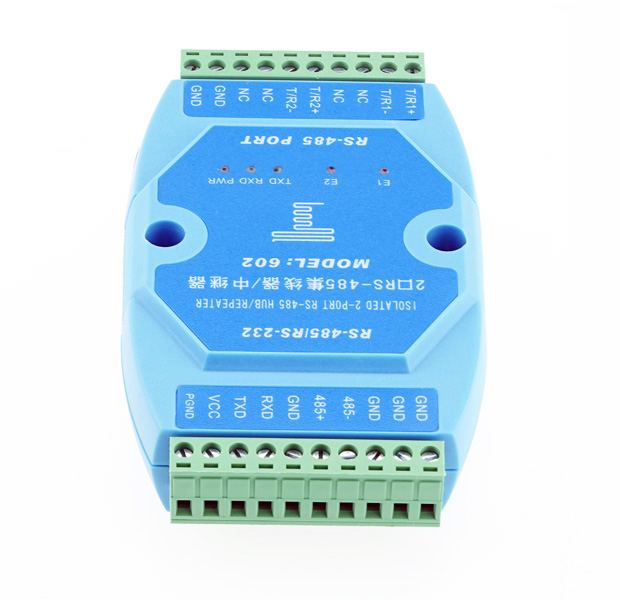

四、電氣接口及其定義

五、 RS-485端口故障的警告及保護

RS-485端口故障警告及保護是解決連接多個 RS-485設備，增強其可靠性的有效方法， YT-602有二個下位機端口，且每個端口都具有短路保護功能，并能工作在關斷模式。當任一RS-485端口短路只會影響其所在 RS-485總線系統，不會影響其他接口連接的 RS-485系統的正常工作。用戶可以根據故障警告指示燈迅速判斷出故障端口及其他相連的故障設備。

六、電源、接地及防雷保護

YT-602轉換器可使用直流電源設備供電、供電電壓 DC9V-30V、電流最小 200mA。隨機配備的電源為12伏直流電源，電源轉接頭紅色線為正，白色線為負。另外特別注意電源地跟信號地不能反接。輸出端的地也不能與輸入端的地接在一起。

系統參數

接口：符合EIA RS-232，RS-485標準
RS-232信號：TX、RX、GND
RS-485信號：T/R+、T/R-

RS-422信號：T/R+、T/R-、R+、R-
工作方式：支持異步傳輸，點對點或多點，2線半雙工
波特率：300～115.2Kbps，自動偵測串口信號速率
方向控制：自動判別和控制數據傳輸方向
傳輸距離：RS-485端為5000米（9600bps），RS-232端建議不超過15米

光電隔離：隔離電壓2.5KVrms

防雷保護：RS-485/422輸出提供1200W的防雷保護

指示燈：具備 電源及數據流量指示燈，可參考判斷故障類型。

靜電保護：15KV靜電保護

工作環境

工作溫度：-20℃到60℃
濕度：相對濕度 5%到95%

工作電源

輸入電源：9-30V外接DC電源(標配220V轉DC12V/500mA電源）

功耗：靜態功耗100mA以內，動態功耗平均值200mA以內

機械結構

長×寬×高：113mmX55mmX25mm
外殼：塑膠
顏色：藍色
重量：150g
