一、產品概述
本產品是一款專為解決復雜電磁場環境下RS-485 大系統要求而設計的RS-485 總線分割集線器(HUB)。該產品支持傳輸速率最高達115.2KBPS，為了保證數據通訊的安全可靠RS-485 接口端采用光電隔離技術，防止雷擊浪涌引入轉換器及設備，內置的光電隔離器及600W浪涌保護電路，能夠提供2500V 的隔離電壓，可以有效地抑制閃電(Lighting)和ESD，同時可以有效的防止雷擊和共地干擾，供電采用外接開關電源供電，安全可靠，非常適合戶外工程應用。在RS-485 工作模式，采用的判別電路能夠自動感知數據流方向，并且自動的切換使能控制電路，輕松解決RS-485 收發轉換時延問題。RS-485 接口傳輸距離大于1200 米、性能穩定。廣泛用于安防監控系統，門禁系統，停車場管理系統，高速公路收費系統，道路監控系統及電力采集系統中，是一款性能卓越，價格優良的數據接口轉換產品。
RS-485HUB提供星型RS-485總線連接。各端口都具有短路、開路保護。光電隔離2500V，用戶可以輕易改善RS-485 總線結構，分割網段，提高通信可靠性，有效縮短了網絡的維護時間。合理的利用RS-485HUB可以助您設計出獨特的高可靠的RS-485系統。


二、性能參數
1、接口特性：接口兼容EIA/TIA的RS-232C、RS-485 標準
2、電氣接口：RS-232 接口為DB9 母頭，輸入端485 為3 位接線端子，輸出端485 接口為多位接線端子。
3、傳輸介質：雙絞線或屏蔽雙絞線。
4、工作方式：異步半雙工
5、工作電源：9-30V DC/350mA
6、信號指示：電源(PWR)、發送(TXD)、多路路接收指示燈(485-1~ 485-N)
7、隔離度：隔離電壓2500VRMS500VDC 連續DC/DC 模塊
8、傳輸速率：115.2K-300BPS
9、保護等級：RS-232 接口±15KVESD 保護RS-485 接口每線600W的雷擊浪涌保護
10、傳輸距離：0-3 公里(115.2K-300BPS)

11、使用環境：-40℃到85℃，相對濕度為5%到95%

12、具有故障自動隔離功能，一路有問題不影響其它通路正常工作

13、采用數據流向自動控制技術，自動判別和控制數據傳輸方向 ，自動適應波特率

14、采用光電隔離方案設計，具有超強抗干擾能力

15、采用專用DC/DC電源隔離模塊，防止共地干擾

三、產品清單

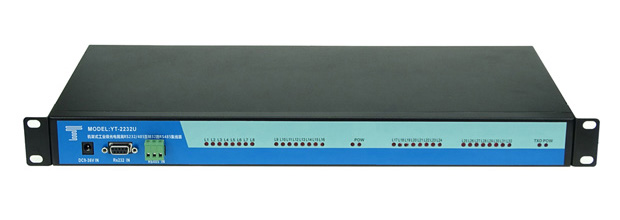

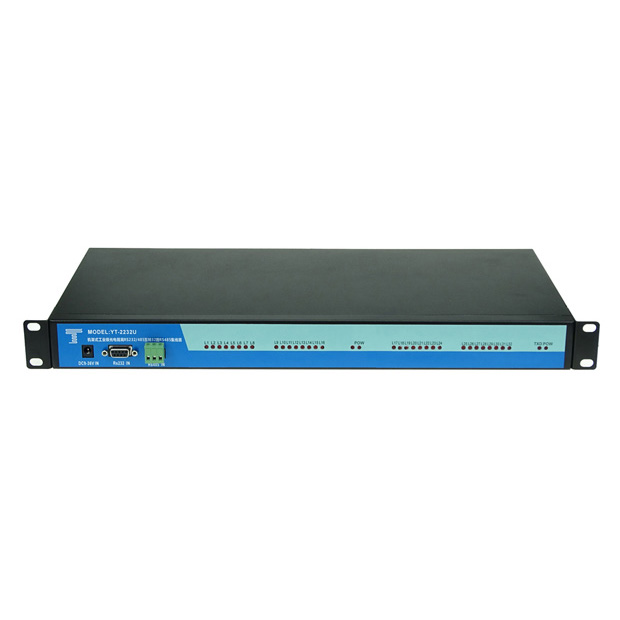

1、1U機架式Y(jié)T-2232U集線器(HUB) 1件;
2、AC100-240V 轉DC12V標配電源適配器1只;
3、DB9公母頭連接線1條;
4、使用說明書，保修卡，合格證各1份。

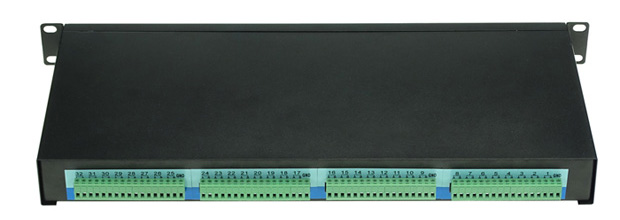

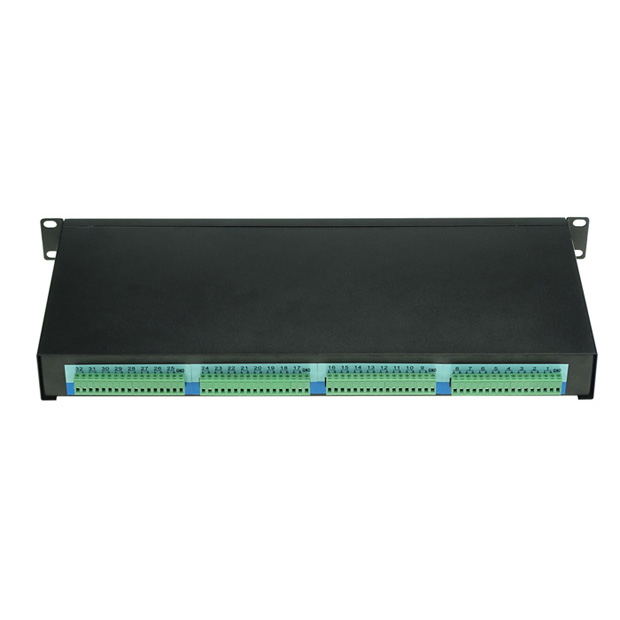

四、產品接線標示圖
