一、產品概述
    YT-609 光電隔離型中繼器、兼容RS-422、RS-485標準，能夠延長RS-422/RS-485 總線網絡的通信距離，增加RS-422/RS-485 網絡設備的個數，內置的光電隔離器及DC/DC 隔離模塊，能夠提供高達2500Vrms 的隔離電壓，接口兩端帶有快速的瞬態電壓抑制保護器，此保護器被設計用來保護RS-422/RS-485 接口，采用進的TVS瞬態電壓抑制器，正常情況下TVS 管呈高阻狀態，當TVS管兩端經受瞬間的高能量沖擊時，它能以極高的速度將其兩端的阻抗降低，吸收一個大電流，從而把其兩端的電壓鉗制在一個預定的數值上，保護后面的電路元件不因瞬態高壓沖擊而損壞。此保護器可以有效地抑制閃電（LIGHTNING）和ESD，提供每線600W 的雷擊浪涌保護功率，以及各種原因在線路上產生的浪涌電壓和瞬態過壓，并且極小的極間電容保證了RS-422/RS-485 接口的高速傳輸。轉換器內部帶有零延時自動收發轉換,獨有的I/O電路自動控制數據流方向，而不需任何握手信號(如RTS、DTR 等)，無需跳線設置實現全雙工(RS-422)、半雙工(RS-485)模式轉換，即插即用。
   YT-609 光電隔離型中繼器可以為點到點、點到多點的通信提供可靠的連接，點到多點每臺中繼器可允許連128 個RS-422 或RS-485 接口設備，數據通訊速率300-115.2KBPS，帶有電源指示燈及數據流量指示燈可指示故障情況。

二、性能參數
1、接口特性：接口兼容EIA/TIA 的RS-485/RS-422 標準
2、電氣接口：RS-422/RS-485 輸入與輸出端采用DB9 公
頭的連接器。接線端子采用DB9 母頭連接器。
3、保護等級：兩端RS-422、RS-485 接口每線600W 的
雷擊浪涌保護，+/-15KVESD 保護。
4、隔離度：隔離電壓2500Vrms500DC 連續.DC/DC 模塊
5、工作方式：異步半雙工或異步全雙工
6、信號指示：三個信號指示燈電源（PWR）、發送（TXD）、
接收（RXD）。
7、傳輸介質：雙絞線或屏蔽線
8、傳輸速率：300BPS-115.2KBPS
9、外形尺寸：113mmX55mmX25mm
10、使用環境：-40℃到85℃，相對濕度為5%到95%

11、傳輸距離：0-5,000 米（115200bps-9600bps）



三、產品清單：

1、YT-609 RS485/422信號中繼器    1個

2、標配12V/500mA電源          1個

3、說明書                 1份

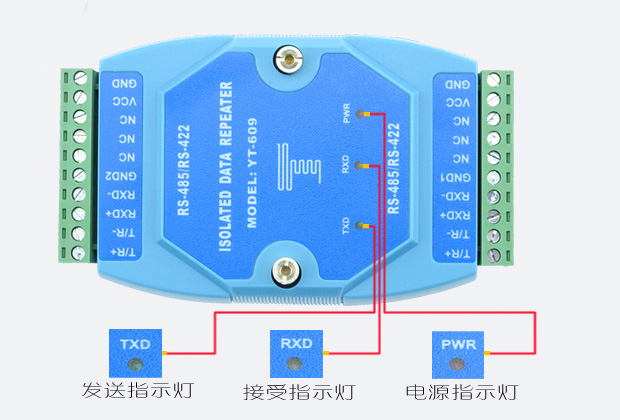

四、產品接口標示圖：
