RS485集線器分配器
產品型號： YT-3220
產品分類：RS485集線器分配器
一、產品概述

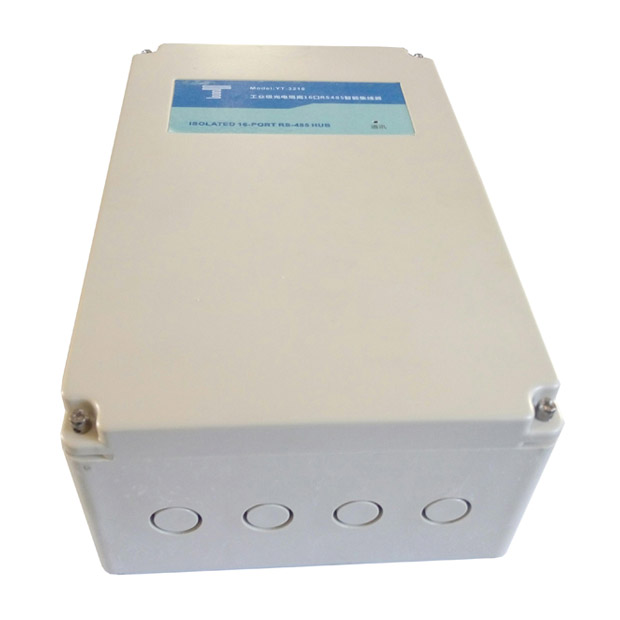

YT-3220是一款專為解決復雜電磁場環境下RS-485大系統要求而設計的RS-485總線分割集線器(HUB)。該產品支持傳輸速率最高達115.2KBPS，為了保證數據通訊的安全可靠RS-485接口端采用內置的浪涌保護電路，可以有效地抑制閃電(Lighting)和ESD，防止雷擊浪涌引入轉換器及設備，同時可以有效的防止雷擊和共地干擾，供電采用內置電源供電，產品外殼采用ABS阻燃材料，安全可靠，非常適合戶內外工程應用。在RS-485工作模式，采用的判別電路能夠自動感知數據流方向，并且自動的切換使能控制電路，輕松解決RS-485收發轉換時延問題。RS-485接口傳輸距離大于1200米、性能穩定。廣泛用于電力采集系統、工業自動化系統、安防監控系統、門禁系統、停車場管理系統、高速公路收費系統、道路燈光控制系統中，是一款性能卓越的485數據總線產品。
YT-3220 RS-485HUB提供星型RS-485總線連接。各端口都具有故障隔離保護功能,16路輸出有任意一路或多路故障，不影響其余端口通訊。用戶可以輕易改善RS-485總線結構，分割網段，提高通信可靠性，有效縮短了網絡的維護時間。合理的利用YT-3220 RS-485HUB可以助您設計出獨特的高可靠的RS-485通訊系統。
二、性能參數
1、接口特性：20路獨立放大，兼容EIA/TIA的RS-485標準
2、電氣接口： RS485輸入/輸出為卡線端子。
3、傳輸介質：雙絞線或屏蔽雙絞線。
4、工作方式：異步半雙工
5、工作電源：AC 三相/單相220V 50Hz
6、外殼材質：ABS阻燃材料
7、外殼防護性能：集線器外殼的防護性能符合IP51級要求，可以有效防塵和防滴水
8、信號指示：電源指示燈（綠色）、通訊指示燈（橙色）、內部16路接收指示燈(485-1 ~ 485-16)
9、傳輸速率：115.2K-300BPS
10、保護等級：輸入端RS485接口每線獨立大功率TVS防雷擊浪涌保護，輸出端大功率TVS加大功率放電管加強保護
11、傳輸距離：0-1.2公里(115.2K-300BPS)
12、使用環境：-40℃到85℃，相對濕度為5%到95%
三、產品信號指示
YT-3220的前面板指示燈含義如下：
通訊及電源指示燈 | 電源指示，無數據傳輸時指示燈為綠色，有數據收發時指示燈為橙色閃爍 |
內部指示燈 | 1~20路數據傳輸指示燈，有數據收發時燈亮 |
四、電氣接口接線說明
1路輸入端RS485接口定義
3位端子 | 定義 | 信號說明 |
A | 485+ | 輸入端485信號+ |
G | GND | 信號地 |
B | 485- | 輸入端485信號+ |
20路輸出端RS-485接口定義
40位端子 | 定義 | 信號說明 |
A | 485+ | 485信號輸出+ |
B | 485- | 485信號輸出- |
AC 3*220V電源接線定義說明
電源輸入 | 定義 |
A | A相電源輸入 |
B | B相電源輸入 |
C | C相電源輸入 |
N | 零線電源輸入 |
電源輸出 | 定義 |
A | A相電源輸出 |
B | B相電源輸出 |
C | C相電源輸出 |
N | 零線電源輸出 |
開關 | 載波數據回路（集中器供電）選擇說明 |
A | 相開關按至ON電源接通，OFF斷開 |
B | B相開關按至ON電源接通，OFF斷開 |
C | C相開關按至ON電源接通，OFF斷開 |
五、RS-485端口故障的警告及保護
RS-485端口故障警告及保護是解決連接多個RS-485設備，增強其可靠性的有效方法，YT-3220有20個下位機端口，且每個端口都具有短路保護功能。當總線上無正常數據傳輸時如果對應的端口指示燈亮起，表示該路線路或者設備有異常（一般情況都是線路干擾太大造成的），用戶可以根據指示燈迅速判斷出故障端口及其他相連的故障設備，并采取措施解決解決問題。485網絡有幾個關鍵的注意事項：a、采用雙絞線布線，最好帶屏蔽。每路多點時按手拉手方式布線。b、布線時485網線盡量要離開220V交流電源線至少半米以上。
六、產品尺寸
長*寬*高160*260*90mm
電話：0755-84664023、0755-84660949 傳真：0755-84664023-816
